Онлайн-урок №27 "Линзы."

Онлайн-урок №27 "Линзы."

19.04.2016 в 18.30

info phyz

Конспекты к уроку:

Конспект 34. Линзы.

Конспект 34. Линзы.
4. Линзы

Определение. Линза – прозрачное тело, ограниченное двумя преломляющими сферическими поверхностями, в частности, одна из поверхностей может быть плоской.

Замечание. Тонкая линза – модель, в которой пренебрегают толщиной линзы d по сравнению с радиусом ее кривизны R, т.е. d≪R. В школьной программе рассматриваются именно тонкие линзы.
Виды линз:
1) Собирающая линза – это линза, после прохождения которой параллельные лучи, собираются в одной точке. Выпуклые линзы являются собирающими;
c-34-5c-34-4
2) Рассеивающая линза – это линза, после прохождения которой параллельные лучи выходят из линзы рассеивающимся пучком, продолжения лучей при этом собираются в одной точке. Вогнутые линзы являются рассеивающими.
c-34-7c-34-6
Определение. Фокус линзы – точка, через которую проходят лучи (или их продолжения), после того как они прошли через линзу, падая параллельно главной оптической оси.

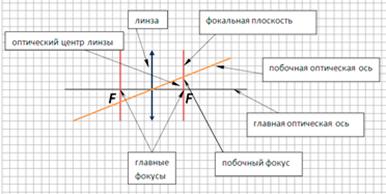

Элементы, входящие в схемы построения изображений в линзах:
c-34-8
Правила построения прохождения луча света через линзу:
1) Все лучи, проходящие через центр линзы, не преломляются;
c-34-9
2) Для собирающей линзы при построении изображений используют действительный фокус (по другую сторону от падающего луча, через него луч проходит на самом деле), а для рассеивающей – мнимый фокус (по ту же сторону от линзы, через него проходит продолжение луча);
3) Лучи, которые падают параллельно главной оптической оси, проходят через фокус линзы;
c-34-10
4) Лучи, которые падают на линзу под произвольным углом, проходят через ее побочный фокус – точка пересечения побочной оптической оси, которая параллельна лучу, и фокальной плоскости.
c-34-11
Типы классификаций изображений:
1) Действительное/мнимое;
2) Прямое/перевернутое;
3) Увеличенное/уменьшенное/равновеликое.
Построение и классификация изображений, которые дает тонкая линза:
1) Собирающая линза:
а) Предмет перед фокусом. Изображение мнимое, прямое, увеличенное;
c-34-12
б) Предмет в фокусе. Изображение на бесконечности;
c-34-13
в) Предмет между фокусом и двойным фокусом. Изображение действительное, перевернутое, увеличенное;
c-34-14
г) Предмет в двойном фокусе. Изображение действительное, перевернутое, равновеликое;
c-34-15
д) Предмет за двойным фокусом. Изображение действительное, перевернутое, уменьшенное;
c-34-16
2) Рассеивающая линза:
Произвольное положение предмета. Изображение всегда мнимое, прямое, уменьшенное.
c-34-17
c-34-18 – формула тонкой линзы
Где d – расстояние от предмета до линзы, м
f – расстояние от изображения до линзы, м
F – фокусное расстояние линзы, м
Расстановка знаков:
"+" - для действительного параметра
"-" - для мнимого параметра
Определение. Оптическая сила линзы (c-34-23) – величина, характеризующая преломляющие способности линзы.
c-34-24 – оптическая сила линзы, дптр
c-34-25 – увеличение в линзе, ед
Где H – размеры (высота) изображения, м
h – размеры (высота) предмета, м


Примеры линз в природе и технике:

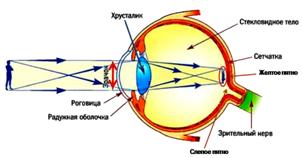

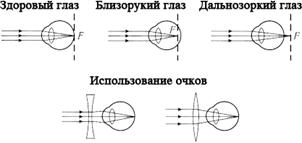

Глаз человека                                                     Очки

c-34-28c-34-29

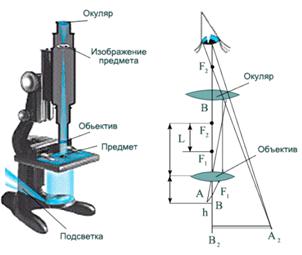

Микроскоп                                                         Телескоп-рефрактор

c-34-30c-34-31
